Диагностика трубопроводов тепловых сетей с помощью прибора «Вектор-САР»
Поделиться материалом

С 2008 года ОАО «Бишкектеплосеть» в своей работе использует прибор «Вектор-САР», который предназначен для регистрации акустических сигналов шума тока воды в трубопроводе. «Вектор–САР» является синхронным акустическим регистратором и относится к классу записывающих устройств. Прибор служит для контроля и технического освидетельствования трубопроводов тепловых сетей. Использование прибора «Вектор-САР» приводит к повышению эксплуатационной надёжности и повышения технического уровня эксплуатации тепловых сетей.

Периодический измерительный контроль  трубопроводов тепловых сетей проводится в целях проверки технического состояния трубопроводов, и определения возможности их дальнейшей эксплуатации. Методики работы с прибором «Вектор-САР» позволяют определить местоположение и протяженность дефекта трубопровода с погрешностью ± 2,5% от  общей длины участка. А также разрушение конструктивных элементов (мертвых и скользящих опор, обрушение плит перекрытий, осыпи грунта и др.); нарушение технических решений проектов прокладки трубопроводов при проведении строительно-монтажных и ремонтных работ; недостаток самокомпенсации труб при термическом воздействии и др.

Обработка полученной информации с прибора «Вектор-САР» происходит в лаборатории службы ТАИ и КУ. По результатам обработки отчет предоставляется в письменном виде в эксплуатационный район и в ПТО для дальнейшего мониторинга и принятия решений о необходимости проведения ремонтных работ на трубопроводах тепловых сетей.

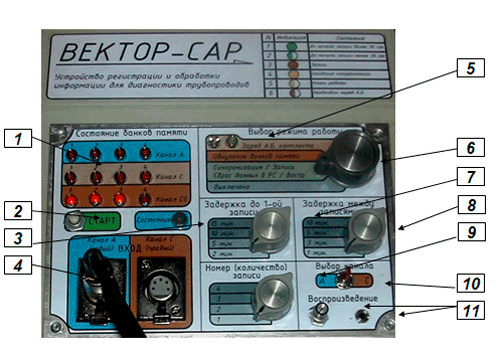

1. Индикация состояния банков памяти базового и выносного блоков. Указывает на номер записываемой, стираемой, воспроизводимой записи. Кроме того, отображает состояние ошибки (попеременное мигание линейки светодиодов) и дополнительно отражает состояние ожидания в режиме задержки до записи.

2. Кнопка СТАРТ - начало работы выбранных режимов.

3. Индикатор «СОСТОЯНИЕ» - отображает состояние базового блока А в момент работы (в соответствии с таблицей индикации).

4. Разъемы подключения предварительного усилителя к блоку «А» и блока «С».

ВНИМАНИЕ! К каналу «А» во время работы всегда должен быть подключен датчик через предварительный усилитель.Выносной блок подключается для синхронизации и передачи записанных сигналов в базовый блок.

5. Индикаторы заряда аккумуляторных батарей.

6. Переключатель выбора режимов работы. Выключено, синхронизация /запись/, воспроизведение, сброс данных в ПК, обнуление банков памяти, заряд аккумуляторных батарей.

7. Переключатель выбора времени задержки до первой записи.

8. Переключатель выбора временной задержки между записями при задании нескольких  записей в цикле.

9. Переключатель выбора:
- количества производимых  записей;
- номера стираемой записи;
- номера  выбранной для прослушивания записи.

10. Переключатель каналов для прослушивания в режиме воспроизведения. Воспроизведение осуществляется в режиме МОНО.
ВНИМАНИЕ! В режиме записи тумблер выбора канала для прослушивания всегда должен находиться в среднем положении. Выбор осуществляется ТОЛЬКО для режима прослушивания.

11. Регулировка громкости при воспроизведении выбранной записи и разъем для подключения наушников.


График-диаграмма обследованных тепловых сетей прибором «Вектор-САР».
